چگونه می توان یک فن سانتریفیوژ سنگین را برای استفاده صنعتی انتخاب کرد؟

مشخص کردن صحیح فن سانتریفیوژ سنگین برای کاربرد صنعتی یکی از مهم ترین تصمیمات در طراحی سیستم تهویه یا فرآیند هوا است. یک فن کم اندازه نمی تواند بر مقاومت سیستم غلبه کند و نمی تواند جریان هوای مورد نیاز را ارائه دهد. یک فن بزرگ انرژی را هدر می دهد، نویز را افزایش می دهد، سایش یاتاقان را تسریع می کند و اغلب در ناحیه ناپایدار منحنی عملکرد خود کار می کند. برای مهندسان تدارکات، مدیران کارخانه و توزیع کنندگان عمده فروشی، این راهنما یک چارچوب ارزیابی در سطح مهندسی را ارائه می دهد که طراحی پروانه، عملکرد آیرودینامیکی، انتخاب موتور، تطبیق برنامه و معیارهای منبع یابی را پوشش می دهد.

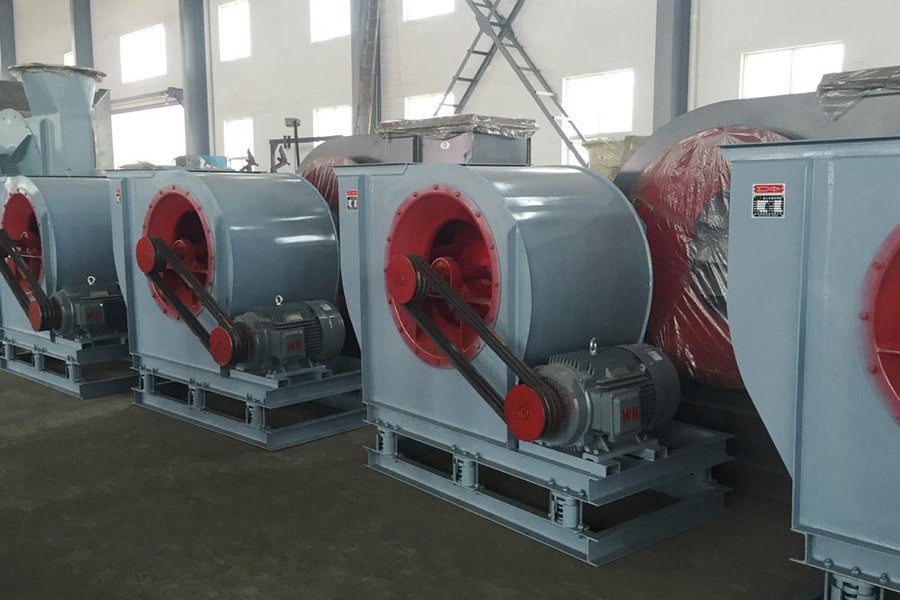

فن سانتریفیوژ سنگین چیست؟ اصول اصلی عملیات

یک فن گریز از مرکز با انتقال انرژی جنبشی چرخشی از یک پروانه به جریان هوا، هوا را شتاب می دهد. هوا به صورت محوری در چشم (مرکز) وارد پروانه می شود، توسط تیغه های چرخان به صورت شعاعی به سمت خارج شتاب می گیرد و به داخل یک محفظه پیچشی که در آن فشار سرعت به فشار ساکن تبدیل می شود، خارج می شود. اصطلاح «وظیفه سنگین» در طبقه‌بندی فن‌های صنعتی به فن‌هایی اشاره می‌کند که برای پاسخگویی به نیازهای عملیاتی بالا ساخته شده‌اند - از جمله فشارهای استاتیکی بالای 1000 Pa، سیکل‌های کار مداوم در دماهای بالا، جریان‌های هوای خورنده یا مملو از ذرات، و بارگذاری ساختاری از قطر پروانه‌های بزرگ و سرعت‌های چرخشی بالا.

مکانیزم تبدیل جریان هوا و تولید فشار

رابطه عملکرد اساسی در یک فن سانتریفیوژ با قوانین فن توصیف می‌شود که نحوه تغییر حجم جریان هوا (m3/h)، فشار استاتیک (Pa)، توان شفت (کیلووات) و سطح نویز با سرعت و اندازه پروانه را کنترل می‌کند. این روابط توسط مکانیک سیالات ثابت می شوند و به طور یکنواخت در تمام طراحی های فن گریز از مرکز اعمال می شوند:

• حجم جریان هوا مستقیماً با سرعت چرخش پروانه (rpm) تغییر می کند - سرعت دو برابر شدن جریان را دو برابر می کند
• فشار استاتیک با مجذور سرعت پروانه تغییر می کند - سرعت دو برابر شدن فشار را چهار برابر می کند
• قدرت شفت با مکعب سرعت پروانه تغییر می کند - سرعت دوبرابر مصرف برق را تا ضریب هشت افزایش می دهد.
• برای فن های مشابه هندسی با سرعت یکسان، جریان هوا با مکعب قطر پروانه تغییر می کند و فشار با مربع قطر تغییر می کند.r.

این قوانین پیامدهای مستقیمی بر هزینه انرژی در سیستم های تهویه با بار متغیر دارند. یک درایو فرکانس متغیر (VFD) که سرعت فن را تا 20% کاهش می دهد، مصرف برق را تقریباً 49% کاهش می دهد، به همین دلیل است که کنترل VFD مشخصات استاندارد در طراحی مدرن تهویه صنعتی کم مصرف است.

انواع پروانه، مواد و طراحی سازه

انواع و مواد پروانه فن گریز از مرکز فن سنگین

هندسه تیغه پروانه تعیین کننده اصلی مشخصه فشار-حجم، پیک بازده و مناسب بودن فن سانتریفیوژ برای شرایط مختلف کیفیت هوا است. سه هندسه اصلی تیغه - منحنی به عقب، منحنی رو به جلو و شعاعی - هر کدام نیازهای فشار، کارایی و مدیریت آلودگی متفاوتی را برآورده می کنند. جدول زیر این طرح ها را در پارامترهای مرتبط با تصمیمات تدارکات صنعتی مقایسه می کند.

انتخاب مواد برای پروانه های سنگین بستگی به دما، ترکیب شیمیایی و محتوای ساینده جریان هوا دارد. فولاد کربن استاندارد (S235JR یا S355JR بر اساس EN 10025) برای کاربردهای هوای پاک در دمای محیط استفاده می شود. فولاد کربنی گالوانیزه گرم یا با پوشش اپوکسی عمر مفید را در محیط های با خورندگی متوسط ​​افزایش می دهد. فولاد ضد زنگ (304 یا 316L) برای تهویه کارخانه های شیمیایی و محیط های پردازش مواد غذایی مشخص شده است. فولاد مقاوم در برابر سایش با کروم بالا (معمولاً 28٪ محتوای کروم) در فرآوری مواد معدنی و کاربردهای کارخانه سیمان استفاده می شود که در آن ضربه ذرات ساینده مکانیسم شکست اولیه است.

جریان هوا، فشار استاتیک، و تطبیق مقاومت سیستم

مشخصات جریان هوا و فشار استاتیک فن گریز از مرکز سنگین

اندازه گیری صحیح آیرودینامیکی مستلزم ترسیم منحنی عملکرد فن در برابر منحنی مقاومت سیستم است. نقطه کار سیستم محل تلاقی این دو منحنی است. یک فن خوب انتخاب شده در نقطه اوج بازدهی یا نزدیک به آن در شرایط عملیاتی طراحی کار می کند. کارکردن در سمت چپ نقطه اوج راندمان خطر افزایش را به همراه دارد - یک ناپایداری آیرودینامیکی که باعث برگشت جریان چرخه‌ای، لرزش شدید و آسیب خستگی سریع پروانه می‌شود. جدول زیر مرجع ارائه می دهد مشخصات جریان هوای فن گریز از مرکز و فشار استاتیک سنگین در سراسر دسته های اندازه فن صنعتی معمولی.

الزامات فشار استاتیک برای یک سیستم مجرای با جمع کردن تمام تلفات فشار در طول طولانی‌ترین مجرا محاسبه می‌شود - از جمله تلفات اصطکاک مجرای مستقیم (محاسبه‌شده بر اساس معادله دارسی-وایزباخ)، تلفات اتصال (خم، انقباض، انبساط)، افت فشار فیلتر و سیم‌پیچ، و مقاومت‌های دستگاه پایانه. هنگام درخواست انتخاب فن از تامین کنندگان، خریداران باید فشار استاتیک کل سیستم را در نرخ جریان هوای طراحی، نه فقط یکی از این مقادیر، مشخص کنند.

قدرت موتور، پیکربندی درایو، و رتبه‌بندی بازده

رتبه بندی قدرت و کارایی موتور فن گریز از مرکز سنگین

انتخاب موتور برای a فن سانتریفیوژ سنگین باید فاکتور سرویس، جریان راه اندازی، پیکربندی درایو و کلاس بهره وری انرژی را در نظر بگیرد. توان نامی موتور باید از توان شفت فن در حداکثر نقطه عملکرد سیستم تجاوز کند - معمولاً با ضریب سرویس 1.10 تا 1.25 به توان شفت محاسبه شده اعمال می شود تا از اضافه بار حرارتی در طول پیک تقاضا یا تغییرات مقاومت سیستم جلوگیری شود.

پیکربندی درایو مستقیماً بر انعطاف‌پذیری نصب، قابلیت تنظیم سرعت و دسترسی به تعمیر و نگهداری تأثیر می‌گذارد:

• درایو مستقیم: پروانه مستقیماً روی محور موتور نصب می شود. این پیکربندی تلفات تسمه را حذف می کند (معمولاً 3 تا 5 درصد افزایش بهره وری در مقابل محرک تسمه)، تعمیر و نگهداری را کاهش می دهد و یک پاکت نصب فشرده را فراهم می کند. درایو مستقیم برای فن های کوچکتر تا حدود 30 کیلو وات و برای فن هایی که به کنترل دقیق سرعت از طریق VFD نیاز دارند استاندارد است.
• درایو تسمه (کمربند V یا پلی V): موتور، شفت فن را از طریق یک نوار و آرایش تسمه به حرکت در می آورد. درایو تسمه امکان تنظیم سرعت پروانه را با تغییر قطر نوارها فراهم می کند - برای راه اندازی میدانی که مقاومت دقیق سیستم در مرحله طراحی نامشخص بود مفید است. درایوهای استاندارد تسمه V 3 تا 5 درصد تلفات انتقال را ایجاد می کنند. تسمه های دندانه دار یا سنکرون 1 تا 2 درصد از این ضرر را جبران می کنند.
• درایو کوپل شده: شفت موتور و فن از طریق یک کوپلینگ انعطاف پذیر به هم متصل می شوند. در فن های بزرگ بالای 75 کیلو وات که در آن نصب مستقیم روی شفت موتور از نظر مکانیکی غیرعملی است استفاده می شود. برای جلوگیری از سایش زودرس یاتاقان و کوپلینگ به تراز دقیق شفت نیاز دارد.

طبقه بندی بهره وری انرژی موتور از استانداردهای IE (کارایی بین المللی) تعریف شده در IEC 60034-30-1 پیروی می کند. IE3 (بازده برتر) حداقل کلاس اجباری برای موتورهای بالاتر از 0.75 کیلووات در اتحادیه اروپا بر اساس مقررات اتحادیه اروپا 2019/1781 است که از ژوئیه 2023 لازم الاجرا است. را سنگین رتبه بندی قدرت و کارایی موتور فن سانتریفیوژ همیشه باید با هم ارزیابی شوند - یک موتور با راندمان بالاتر با توان نامی یکسان مصرف انرژی سالانه و هزینه عملیاتی را در طول عمر فن کاهش می دهد.

کاربردهای تهویه صنعتی و الزامات محیطی

فن سانتریفیوژ سنگین برای سیستم های تهویه صنعتی

را فن سانتریفیوژ سنگین for industrial ventilation systems بازار طیف وسیعی از محیط‌های فرآیند را در بر می‌گیرد که هر کدام مواد، پوشش، آب‌بندی و الزامات ایمنی خاصی را در ساخت و ساز فن اعمال می‌کنند. دسته بندی های زیر متداول ترین بخش های کاربرد صنعتی را با الزامات فنی تعیین کننده خود نشان می دهند:

• تهویه ریخته گری و فلزکاری: هوای با دمای بالا (تا 300 تا 400 درجه سانتیگراد) را با دود فلزی و ذرات ریز کنترل می کند. به روغن کاری یاتاقان با دمای بالا، پایه های یاتاقان عایق حرارتی و پوشش های پروانه مقاوم در برابر سایش نیاز دارد. مهر و موم شفت باید از نفوذ ذرات ساینده به محفظه یاتاقان جلوگیری کند.
• فن های اسکرابر کارخانه های شیمیایی و اگزوز: جریان های گاز خورنده حاوی ترکیبات اسیدی یا قلیایی را کنترل می کند. در صورت وجود بخارات قابل اشتعال، به FRP (پلاستیک تقویت‌شده با الیاف) یا پروانه و بدنه فولادی ضد زنگ، PTFE یا مهر و موم مکانیکی شفت، و ساختار مقاوم در برابر جرقه نیاز دارد.
• فرآوری سیمان و مواد معدنی: هوای مملو از گرد و غبار را در غلظت های بالا کنترل می کند - تا چند صد گرم در متر مکعب در کاربردهای اگزوز آسیاب خام و کوره. به پروانه شعاعی (پارویی) با لبه‌های جلویی تیغه‌های سخت، آسترهای سایش قابل تعویض در ناحیه ورودی محفظه، و ترتیبات مهر و موم محور مقاوم برای جلوگیری از ورود گرد و غبار به یاتاقان‌ها نیاز دارد.
• تهویه تونل و معدن زیرزمینی: به گواهی الفTEX یا IECEx برای اتمسفرهای بالقوه انفجاری، یکپارچگی ساختاری بالا برای قطرهای پروانه بزرگ و طراحی کم نویز برای فضاهای زیرزمینی اشغال شده نیاز دارد. قابلیت برگشت پذیر فن در سیستم های تهویه اضطراری معدن مورد نیاز است.
• بادکش اجباری بویلر (FD) و بادکش القایی (ID): فن های FD هوای محیط را با حجم بالا و فشار متوسط کنترل می کنند. فن های ID گاز دودکش داغ، گرد و غباری و خورنده را در دمای بالا کنترل می کنند. فن های ID برای همان ظرفیت دیگ به مشخصات مواد به طور قابل توجهی قوی تری نسبت به فن های FD نیاز دارند.

منبع یابی عمده فروشی: قیمت گذاری، MOQ، و الزامات صدور گواهینامه

قیمت عمده فروشی فن سانتریفیوژ سنگین و MOQ

برای خریداران ارزیابی کردن سنگین قیمت عمده فروشی فن سانتریفیوژ و MOQ ، بازار به شدت بر اساس اندازه فن، مشخصات مواد و محتوای مهندسی سفارشی تقسیم می شود. فن‌های کاتالوگ استاندارد در محدوده‌های اندازه صنعتی متوسط ​​(قطر پروانه 400 تا 800 میلی‌متر، قدرت موتور 4 تا 30 کیلووات) در ساختار فولاد کربنی بیشترین حجم کالا را دارند و رقابتی‌ترین قیمت‌ها را با MOQ‌های 1 تا 5 واحدی دارند. فن های بزرگ مهندسی سفارشی بالای 75 کیلو وات معمولاً سفارشات تک واحدی یا دسته ای کوچک با بسته های کامل مستندات مهندسی و زمان تحویل 8 تا 20 هفته است.

صلاحیت خرید عمده فروشی برای فن های سانتریفیوژ صنعتی باید شامل مستندات و الزامات تأیید زیر باشد:

• گواهی تست عملکرد فن بر اساس ISO 5801 (پنکه های صنعتی - تست عملکرد با استفاده از راه های هوایی استاندارد) یا AMCA 210 (روش های آزمایشگاهی تست فن ها برای عملکرد آیرودینامیکی تایید شده)
• گواهی تست شدت ارتعاش بر اساس ISO 14694 (پنکه های صنعتی - مشخصات کیفیت تعادل و سطوح ارتعاش) - درجه BV-3 یا بهتر برای فن های صنعتی استاندارد است.
• گواهی تعادل پروانه - ISO 1940-1 درجه کیفیت تعادل G6.3 حداقل برای وظیفه استاندارد؛ G2.5 برای کاربردهای دقیق یا با سرعت بالا
• گواهی کلاس کارایی موتور IE طبق IEC 60034-30-1
• گواهی ATEX یا IECEx برای فن های مشخص شده در اتمسفرهای بالقوه انفجاری (دسته های مورد نیاز به طبقه بندی منطقه بستگی دارد)
• گواهی مواد (گواهینامه آسیاب) برای مواد پروانه، شفت و پوشش بر اساس استاندارد مشخص شده
• اسناد انتخاب بلبرینگ که عمر بلبرینگ L10h را در شرایط عملیاتی نامی تایید می‌کند - حداقل 40000 ساعت استاندارد برای کار صنعتی مداوم است.

سوالات متداول

1. تفاوت بین فن سانتریفیوژ و فن محوری در کاربردهای صنعتی چیست؟

A فن سانتریفیوژ سنگین با تبدیل انرژی جنبشی چرخشی به فشار استاتیک از طریق جریان هوای شعاعی در یک محفظه حلزونی، فشار ایجاد می کند. فشارهای استاتیکی بالایی (500-15000 Pa و بالاتر) را در دبی حجمی نسبتاً پایین‌تری به دست می‌آورد و برای سیستم‌های کانالی با مقاومت بالا مناسب است. یک فن محوری هوا را به موازات محور شفت حرکت می دهد و در فشارهای ساکن پایین (معمولاً زیر 500 Pa) به دبی بالایی می رسد. فن های سانتریفیوژ برای تهویه صنعتی کانالی، هوای فرآیند و سیستم های جابجایی مواد ترجیح داده می شوند. فن های محوری برای کاربردهای با حجم زیاد و با مقاومت کم مانند برج های خنک کننده و اگزوز سقف ترجیح داده می شوند.

2. چگونه توان موتور مورد نیاز فن سانتریفیوژ را محاسبه کنم؟

را required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.

3. چه استاندارد ارتعاشی برای فن های سانتریفیوژ سنگین اعمال می شود؟

فن‌های گریز از مرکز صنعتی بر اساس استاندارد ISO 14694 ارزیابی می‌شوند که محدودیت‌های شدت ارتعاش را برحسب سرعت ارتعاش (mm/s RMS) اندازه‌گیری شده در محفظه یاتاقان در حین کار با سرعت و بار نامی مشخص می‌کند. برای فن‌های سانتریفیوژ استاندارد سنگین، حد پذیرش معمولاً BV-3 است که مربوط به حداکثر سرعت ارتعاش 4.5 میلی‌متر بر ثانیه RMS در شرایط نصب شده است. فن هایی که روی پایه های انعطاف پذیر نصب شده یا در محیط های ساختاری حساس کار می کنند ممکن است به BV-2 (2.8 میلی متر بر ثانیه RMS) یا BV-1 (1.8 میلی متر بر ثانیه RMS) مشخص شوند. خریداران باید درجه ارتعاش مورد نیاز را در مشخصات خرید مشخص کنند و سوابق تست کارخانه را برای هر واحد درخواست کنند.

4. برای فن های سانتریفیوژ مورد استفاده در اتمسفرهای انفجاری چه گواهینامه هایی لازم است؟

فن های سانتریفیوژ نصب شده در مناطقی که طبق دستورالعمل ATEX 2014/34/EU (اتحادیه اروپا) یا سیستم IECEx (بین المللی) به عنوان اتمسفرهای بالقوه انفجار طبقه بندی شده اند، باید برای دسته تجهیزات و گروه گاز یا گرد و غبار مورد تایید باشند. دسته تجهیزات مورد نیاز به طبقه بندی منطقه منطقه نصب بستگی دارد - منطقه 1 یا منطقه 2 برای خطرات گاز/بخار، منطقه 21 یا منطقه 22 برای خطرات گرد و غبار. ساخت فن در سرویس اتمسفر انفجاری به ترکیب مواد مقاوم در برابر جرقه (معمولاً مواد پروانه بدون جرقه در مقابل بدنه یا ساختار غیرفلزی)، مقررات زمین آنتی استاتیک و مطابقت با کلاس دما برای جلوگیری از اشتعال ماده قابل اشتعال خاص موجود نیاز دارد.
